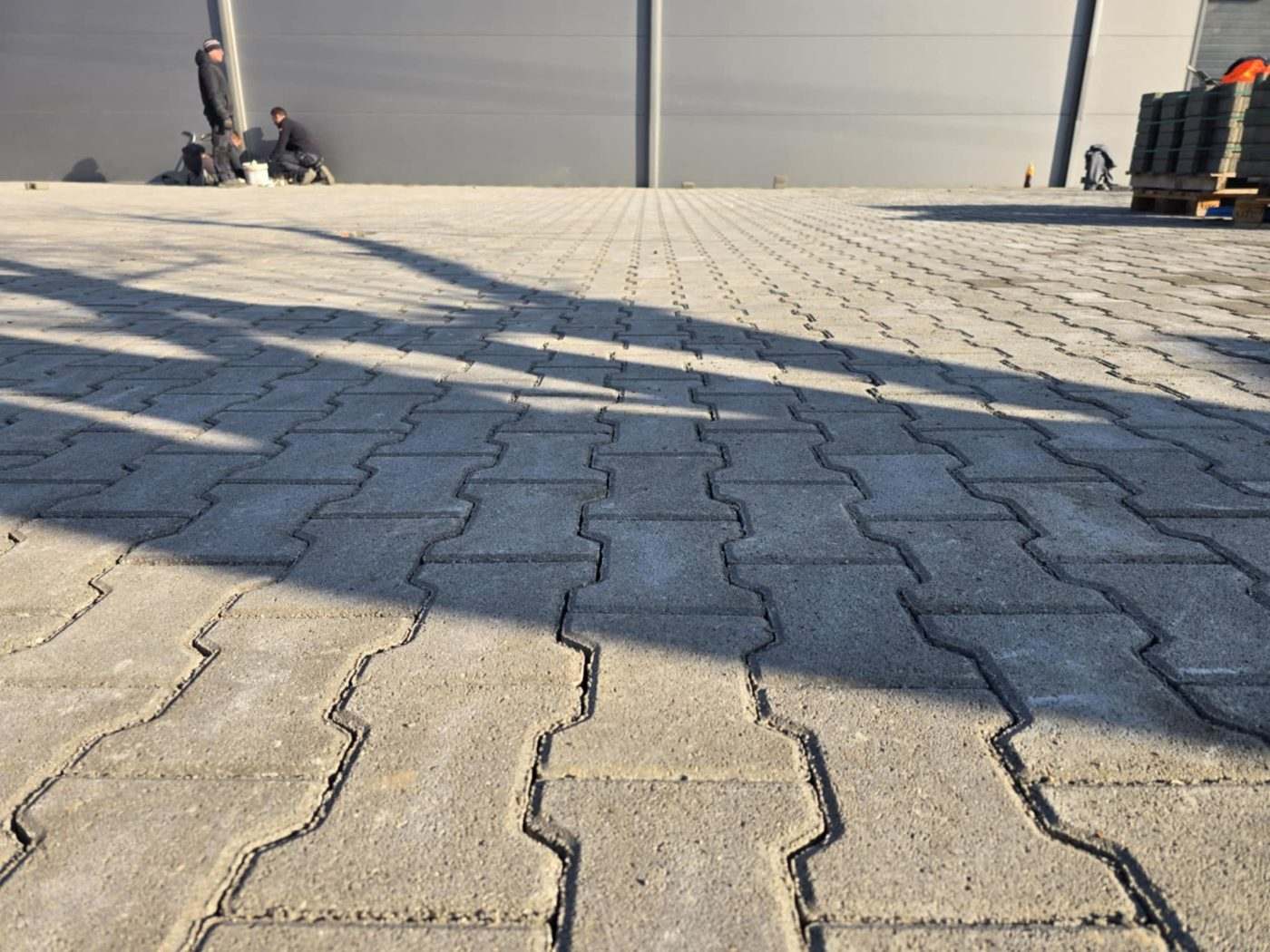

Ipari térburkolat méretezése – így születik a teherbíró rétegrend

Egy raktárudvar, rakodórámpa vagy kamionparkoló burkolatánál nem lehet ránézésre dönteni a vastagságokról. Ha a szerkezet gyengébb a szükségesnél, néhány év alatt keréknyomok, süllyedések és kitört kövek jelennek meg; ha erősebb, a beruházó olyan rétegekért fizet, amelyekre sosem lesz szüksége. A méretezés célja a kettő közötti egyensúly: az a rétegrend, amely a valós igénybevételt évtizedekig kibírja, és közben gazdaságos marad. Az alábbiakban végigvesszük, milyen tényezők alapján dolgozunk.

Mielőtt bármit rajzolnánk: a bemenő adatok

Minden méretezés négy kérdéssel kezdődik. Mekkora a legnehezebb jármű tengelyterhelése, amely a felületre hajt? Naponta hányszor fordul meg rajta? Vannak-e álló, koncentrált terhek – konténersarok, polcláb, gépalap? És milyen a talaj teherbírása a burkolat alatt? Ha ezekre nincs válasz, a rétegrend megtervezése puszta találgatás. Ha megvannak, belőlük vezethető le a teherelosztó réteg vastagsága, a CKT szükségessége és a térkő vastagsága is.

Forgalmi kategóriák: könnyű, közepes, nehéz

A gyakorlatban a várható forgalmat teherbírási osztályokba soroljuk. Könnyű kategória a személyautós parkoló vagy az alkalmi behajtás. Közepes, ahol kisteherautók, furgonok és targoncák közlekednek. Nehéz, ahol kamionok, nyerges vontatók, konténermozgató gépek dolgoznak. Minden szinttel vastagabb és merevebb lesz a szerkezet. A pontos besorolás a tervezés első lépése – egy targoncás raktárudvarnál például a ritka, de nagyon nagy kerékterhelés, egy parkolónál inkább a sok, kisebb áthaladás a döntő.

Az altalaj: a burkolat valódi alapja

Ugyanaz a terhelés egy kavicsos, jó vízáteresztő talajon kevesebb réteggel is elviselhető, mint egy kötött, agyagos, vizet tartó altalajon. Ezért a talajvizsgálat nem formalitás, hanem a méretezés kiindulópontja. Gyenge talajnál két eszközhöz nyúlunk. Talajcserénél a gyenge réteget kitermeljük, és teherbíró szemcsés anyaggal pótoljuk. Geotextíliával elválasztjuk az altalajt a zúzottkőtől, így az agyag nem nyomódik fel a teherelosztó rétegbe, és a szerkezet évek múlva sem kezd süllyedni.

A rétegrend felülről lefelé

• Térkő: nehéz forgalomhoz jellemzően 8 cm-es, sokszor egymásba kapaszkodó (behaton) elem.
• Ágyazóréteg: egyenletes vastagságú, gondosan lehúzott zúzalék, amely a köveket fekteti.
• CKT: cementkötésű teherhordó réteg a nagy igénybevételű zónákban – merev lemezként osztja szét a terhet.
• Teherelosztó zúzottkő (murva): rétegenként tömörítve, a terheléshez és a talajhoz igazított vastagságban.
• Előkészített altalaj: szükség szerint talajcserével, geotextíliával.

Mikor kell CKT, és mikor elég a murva?

A tömörített murva feladata, hogy szétterítse a felszínről érkező nyomást, és átvezesse a vizet. Könnyű, gyalogos vagy alkalmi személyautós forgalomnál egy jól tömörített zúzottkő réteg általában elegendő. Ha viszont rendszeres kamion-, targonca- vagy konténerforgalom éri a felületet, illetve ha az altalaj gyenge, a murva önmagában kevés: ilyenkor CKT-réteget tervezünk, amely merev, együttdolgozó alapot ad. Vastagságát a terhelés határozza meg – nehéz kamionforgalomnál akár 20 cm is lehet. Ökölszabály: ha a leendő felhasználó „targoncát” vagy „kamiont” mond, a CKT kérdését mindenképp számítással kell eldönteni. Ebben szívesen segítünk: iroda@fkh.hu · +36 20 808 6764.

Álló terhek és pontszerű nyomás

Az ipari felületeket nemcsak a gördülő kerék veszi igénybe. Egy lerakott konténer sarka, egy polcrendszer lába vagy egy gép talpa kis felületen nagy nyomást ad át, és ott, ahol a szerkezet gyenge, helyi besüllyedést okoz. A behaton kövek egymásba kapaszkodása és a CKT merevsége együtt teríti szét ezt a terhet a környező területre. A tervben ezeket a zónákat külön jelöljük, és szükség esetén helyileg erősítjük a rétegrendet.

Kötésminta: nem csak esztétika

A lerakási minta közvetlenül befolyásolja a teherbírást. Fékezéskor, induláskor és kanyarodáskor a járművek oldalirányú erőt adnak át a burkolatra. A soros rakás ezt rosszul viseli, a kövek elcsúszhatnak. A halszálka kötés és az egymásba fogó, behaton elemek viszont a terhet több irányba továbbítják, így a nagy forgalmú sávokban lényegesen tovább maradnak a helyükön.

Vízelvezetés: a szerkezet része, nem kiegészítő

Egy nagy, összefüggő ipari felületről esőzéskor rengeteg víz folyik le. Ha nincs hova mennie, beszivárog a rétegekbe, kimossa az ágyazatot, télen megfagy és felemeli a köveket – a pangó víz ráadásul balesetveszélyes is. Ezért a lejtéseket, a folyókákat és a befogadót (csatornát, szikkasztót) a rétegrenddel egy időben, egységes rendszerként tervezzük meg.

Egy ipari burkolatnál a méretezés nem extra szolgáltatás – ezen múlik, hogy a felület öt vagy harminc évig szolgál.

Fugák, hőtágulás, fugaanyag

A monolit betonlemezbe utólag dilatációs hézagokat kell vágni, különben a hőmozgás megrepeszti. A térkő burkolatnál ezt a sok apró fuga természetesen elvégzi: minden elem egy kicsit elmozdulhat anélkül, hogy a felület károsodna. Ehhez megfelelő fugaszélesség és a célnak megfelelő fugaanyag kell. Ipari környezetben gyakran stabilizált, kötőanyagos fugát alkalmazunk, amely rugalmas marad, de nem mossa ki az eső, és a gépi seprés sem szívja ki a hézagokból.

Példa: raktárudvar targoncaforgalommal

Egy targoncás rakodóudvarnál a nehézséget a kis kerékfelületen átadott nagy teher és a helyben fordulás adja. Ilyen helyen a méretezés tipikusan vastag, rétegenként tömörített zúzottkő alapot, rá megerősítő CKT-réteget és 8 cm-es behaton térkövet ír elő – a konkrét vastagságok a talajvizsgálat eredményétől függnek. Ezzel a kombinációval a targonca terhelése nem egy pontban, hanem nagyobb felületen oszlik el, így nem alakulnak ki gödrök a fordulási zónákban.

Tévhit: „tegyük vastagabbra, az biztos jó lesz”

A túlméretezés nem biztonsági tartalék, hanem kidobott pénz. Egy felesleges 10 cm zúzottkő nagy felületen tetemes anyag- és munkaköltség, miközben a tartósságot semmivel sem javítja, ha a gyenge pont valójában a vízelvezetés vagy az altalaj. A jó méretezés a konkrét adatokból indul, és oda tesz erősítést, ahol valóban szükség van rá.

Szegélyek és csatlakozások: a gyenge pontok

Egy ipari burkolat ritkán ott megy tönkre, ahol a legnagyobb a forgalom – sokkal gyakrabban a széleken és a csatlakozásoknál. Ha a szegélykő nincs betonágyba fektetve és megtámasztva, a nehéz járművek oldalirányú ereje kifelé tolja a szélső köveket, és a fugák kinyílnak. Hasonló kockázatot jelentenek a víznyelők, aknafedlapok és a csarnokkapuk előtti átmenetek, ahol eltérő merevségű szerkezetek találkoznak. Ezeket a pontokat a tervben részletesen kidolgozzuk, és a kivitelezés során megerősített ágyazattal, pontos magassági illesztéssel építjük meg. Ha a telephelyén már most gondot okoznak a szélek vagy az aknák környéke, küldjön fotókat: iroda@fkh.hu.

Kivitelezés közbeni ellenőrzés és átadás

A legjobb terv is annyit ér, amennyire pontosan megvalósul. Ipari munkáinknál rétegenként ellenőrizzük a vastagságot és a tömörséget, mérjük a magasságokat és a lejtéseket, a kész felület síkságát pedig dokumentáljuk. Az átadáskor a megrendelő ezeket a mért adatokat is megkapja: ez igazolja, hogy a burkolat a tervezett paraméterekkel készült, és a későbbi karbantartás vagy bővítés tervezésénél is kiindulópont. Dokumentált, méretezett kivitelezésért keressen minket: iroda@fkh.hu · +36 20 808 6764.

Kérjen méretezett ajánlatot

Ha ipari udvar, telephely vagy parkoló burkolását tervezi, írja meg nekünk a terület nagyságát, a jellemző járműveket és a forgalom gyakoriságát, és ezek alapján egyedi, méretezett ajánlatot készítünk: iroda@fkh.hu · +36 20 808 6764.

A lényeg röviden

• A méretezés alapja a tengelyterhelés, a forgalmi gyakoriság, az álló terhek és a talaj teherbírása.
• Gyenge altalajon talajcserével vagy geotextíliával előzzük meg a süllyedést.
• Nagy terhelésnél a CKT merev, teherbíró alapot képez a térkő alatt.
• Ipari felületen stabilizált fugaanyag kell, amely bírja az esőt és a gépi seprést.
• A mért, dokumentált kivitelezés a megrendelő garanciája.

Fogalmak

CKT: cementkötésű teherhordó réteg, amely a nehéz forgalmú ipari felületek alatt merev alapot ad.

Teherbírási osztály: a várható forgalom szerinti besorolás, amelyből a rétegrend vastagságai következnek.

Kérdések és válaszok

Milyen tényezők alapján méretezik az ipari térburkolatot?

A mértékadó jármű tengelyterhelése, a forgalom gyakorisága és jellege, az altalaj teherbírása, valamint a vízelvezetés igényei alapján.

Mire szolgál a CKT-réteg?

A cementkötésű teherhordó réteg a nagy igénybevételű zónákban merev alapként szétosztja a terhet, így megakadályozza a burkolat besüllyedését.
